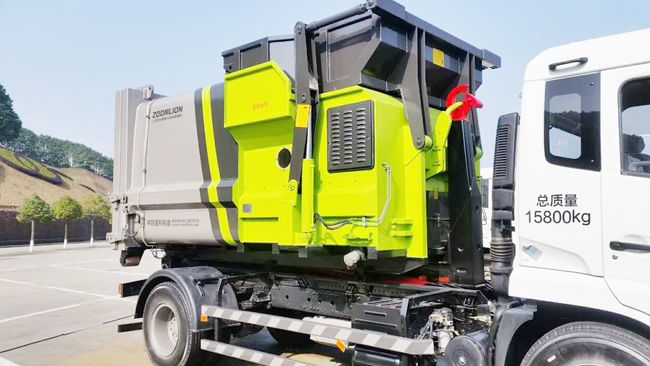

一、東風天錦勾臂式垃圾車

性能能描述：

1、該車的特點是一車能配多個垃圾箱，能實現一車與多個垃圾箱聯合循環作業運輸，充分提高了車輛的運輸能力。整車具有結構簡單、操作方便、裝卸效率高、機械自動化程度高、節省人力的優點。拉臂系統可以將箱體自如落到地面進行垃圾裝載，然后將箱體從地面上平穩提升到車輛上，通過拉臂上裝系統鎖緊箱體來完成運輸、舉升箱體、卸料全過程。該車型與全封閉壓縮垃圾站配套使用，杜絕了二次污染，具有很好的環保性。

2、工作原理:該系統完全通過電-液系統來控制。所需的動力由車輛發動機、變速箱、取力器來完成液壓轉換。通過換向閥，可以實現舉箱、提箱、落箱以及箱體鎖緊等功能。

3、上裝結構：主要由拉臂鉤總成、液壓系統、液壓鎖緊總成、電液操作系統組成。液壓系統主要由操縱閥、油缸、油管、油箱等組成;主要配件采用國內知名品牌;操作系統組成。操作系統有兩套系統，其中駕駛室外一套手動操作。駕駛室內一套電控操作系統。

4、裝卸廂體操作方式：

從地面提起垃圾箱

（1）將車輛停放至箱體正前方約３米處。

（2）打開取力器。駕駛室內操作按鈕控制取力器開關。

（3）將液壓箱體鎖緊裝置，通過操作手柄推至收回位置。

（4）翻轉舉升臂，使得拉鉤可以插入到箱體吊環下方。

（5）將車輛慢慢向后倒車（直到拉鉤與箱體吊環相連接），如有必要，可以對拉鉤高度進行調節使其處于最佳位置。

（6）通過操控舉升臂上下來提起箱體。精確操控多路閥以確保該動作盡可能平穩。當舉升臂架到達水平位置后，即箱體平穩落到副車架上后,操作手柄回到中位,停止操作。

（7）啟動液壓箱體鎖緊裝置。將箱體與底架可靠鎖止。

（8）關閉取力器。

將垃圾箱從車上放下

（1）將車輛停放至箱體放置區域的正前方。

（2）打開取力器。駕駛室內操作按鈕控制取力器開關;

（3）啟動液壓箱體鎖緊裝置。將箱體與底架徹底分離;

（4）通過操控舉升臂上下運動來落下箱體。精確操控多路閥以確保該動作盡可能平穩。對于不帶滾輪的箱體，請保持車輛處于非制動狀態，以使得箱體能將車輛向前推。

（5）當箱體底部快要接觸地面時，請降低落箱速度。此時拉鉤應自動釋放箱體。

（6）將車輛向前行駛一段很短的距離，時拉鉤完全脫離箱體．

（7）將舉升臂回位，直到系統閉合。

（8）關閉取力器。

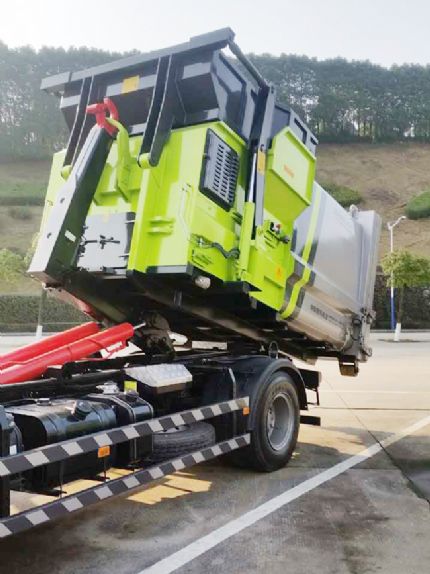

舉升垃圾箱卸料

（1）將車輛停放至箱體翻轉區域的正前方。

（2）打開取力器。駕駛室內操作按鈕控制取力器開關;

（3）請檢查并確保拉臂鉤已向前滑動到極限位置，以確保舉升臂與舉升架完全結合。

（4）啟動液壓箱體鎖緊裝置，將箱體與底架可靠鎖止。

（5）將箱體舉升到必要高度。一旦達到最大舉升角度，用于控制舉升的卸荷閥會自動打開。

（6）在舉升完成后，操縱系統落回，直到系統閉合。

（7）關閉取力器。
